PXH系列旋回式破碎机

产量：视情况而定

进料粒度：1065-1525mm

适用物料：石灰石、花岗岩、辉长岩、玄武岩、河石、煤矸石、石英、辉绿岩、铁矿石、铜矿石、锌矿、锰矿石等（硬石）。

应用领域：机制砂、沥青石灰石、花岗岩、辉长岩、玄武岩、河石、煤矸石、石英、辉绿岩、铁矿石、铜矿石、锌矿、锰矿石等（硬石）。混凝土、金属矿山、化工、公路、铁路、冶金、建筑、公路、水利

销售热线：0391-3373600 24小时咨询热线：13676922906

网站留言在线咨询客服

产品介绍

　　PXH系列旋回式破碎机集机械、液压、电气、自动化和智能控制等技术于一体，是一款大产能、高效率及智能化的新型粗碎设备，与传统旋回破碎机相比，破碎效率高、使用成本低、维护调整方便。

　　旋回使破碎机主要由横梁部、上中下机架部、动锥部、偏心套部、传动部和液压缸部等组成，由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续的挤压破碎石块。

　　通过调整处于动锥底部液压缸可以使动锥上下运动从而方便的调整排料口的大小，方便地调整产品粒度大小。同时液压缸也提供过铁保护功能，当有不可破碎的物体(如铁块)进入破碎腔时，液压缸能自动使动锥下落，从而释放铁块，继续破碎。

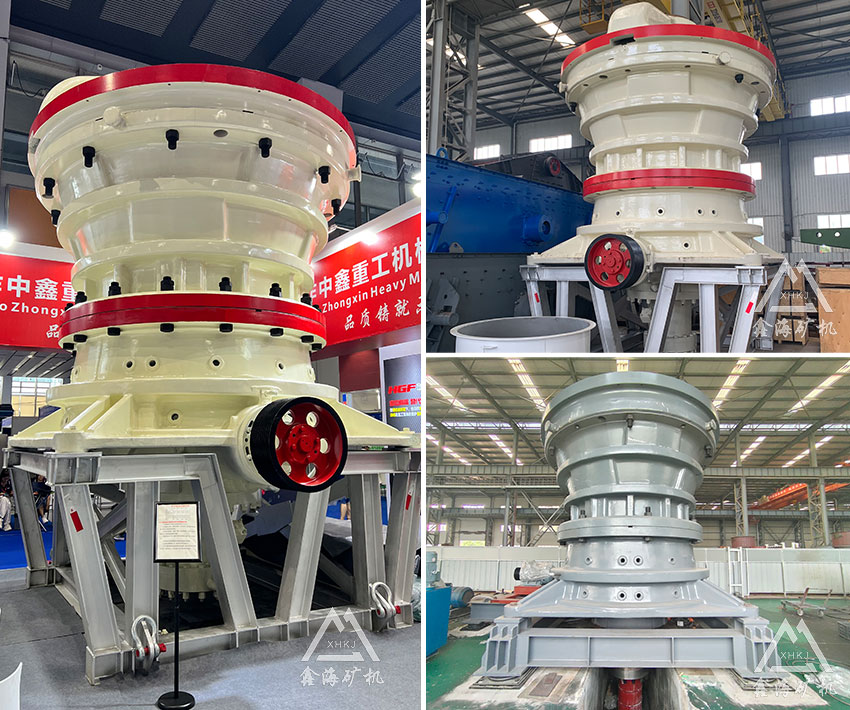

产品图片

产品优势

　　1.破碎腔适用于各种破碎应用条件，破碎性能较佳。

　　2.锰钢磨损件为标准部件，铬合金的定锥衬板和下机架衬板为选装件。

　　3.有效的防尘密封装配有一个正压鼓风机，防止灰尘进入偏心装置和驱动装置，延长破碎机轴承的寿命。

　　4.平衡式设计，是移动或固定式破碎作业的设计，使传递到破碎机支承构架上的冲击力较小。

　　5.横梁衬套和密封，无需拆下横梁，便可轻易更换，这减少因停车造成的人力、时间和设备消耗及产量损失。

　　6.重型化整体式主轴，配备专利的合金钢螺纹主轴套，减小主轴的应力。

　　7.带切割环的动锥锁紧螺母可使动锥衬板的拆卸简单

　　8.高强度机架设计，即使在恶劣的破碎条件下，也能够无故障工作，且延长使用寿命。

　　9.主轴和动锥铸成一体，避免破碎过程中动锥松动。

　　10.大齿轮和小齿轮齿隙的外置式调节装置。

　　11.止推轴承磨损指示器可在达到磨穿厚度时向润滑油中释放无害的银粉

　　12.主轴位置控制系统可对主轴进行轻松调节，以补偿衬板的磨损，控制产品粒度。

产品参数

破碎机规格	给料口 mm(in)	小齿轮 RPM	最大功率 kW（HP）	125mm (5.0’’)	140mm (5.5")	150mm (6.0’’)	165mm (6.5’’)	175mm (7.0’’)	190mm (7.5’’)	200mm (8.0’’)	215mm (8.5’’)	230mm (9.0’’)	240mm (9.5’’)	250mm (10.0’’)
42-65	1065 (42)	600	375 (500)	—	2010 (2220)	2335 (2575)	2515 (2775)	2870 (3165)	—	—	—	—	—	—
50-65	1270 (50)	600	375 (500)	—	—	2395 (2645)	2780 (3065)	2935 (3240)	—	—	—	—	—	—
54-75	1370 (54)	600	450 (600)	—	—	2885 (3185)	2985 (3295)	3145 (3470)	3335 (3680)	3485 (3845)	—	—	—	—
62-75	1575 (62)	600	450 (600)	—	—	2890 (3190)	3615 (3985)	3815 (4210)	4205 (4640)	4330 (4775)	—	—	—	—
60-89	1525 (60)	600	600 (800)	—	—	—	4195 (4625)	4540 (5005)	5080 (5600)	5295 (5840)	5530 (6100)	5805 (6400)	—	—
60-110E	1525 (60)	600	1200 (1600)	—	—	—	—	5535 (6100)	6945 (7655)	7335 (8085)	7570 (8345)	8280 (9130)	8595 (9475)	8890 (9800)

上述处理能力均根据以下假设条件：给料100%通过给料口宽度的80%；80%通过给料口宽度的60%，50%通过尺寸为最大给矿块度的10%的筛孔。这些能力值适用于松散密度为1.6 t/m3(100 lb/in3)的物料。
所有能力值均为各设备的最大偏心距时的计算值。所有能力均取决于不同应用。确定总破碎能力时的考虑因素包括：物料特性、给料粒度、物料分布、功指数、水含量和给料方法。请咨询焦作鑫海矿机，以确定您的处理能力要求。

破碎机规格		破碎机重量	横梁总成	上机架总成	主轴总成	下机架总成	主轴位置控制总成	偏心总成
42-65	kg	119,750	20,500	80,100	23,130	29,570	4,040	3,080
50-65	kg	153,300	30,840	54,880	28,120	29,570	4,040	3,080
54-75	kg	242,220	38,100	85,050	38,560	62,140	5,400	5,720
62-75	kg	298,460	69,850	109,320	42,180	62,240	5,400	5,720
60-89	kg	398,250	65,320	154,680	66,220	82,780	10,430	8,940
60-110E	kg	553,383	103,964	169,010	103,874	114,986	21,275	17,900
